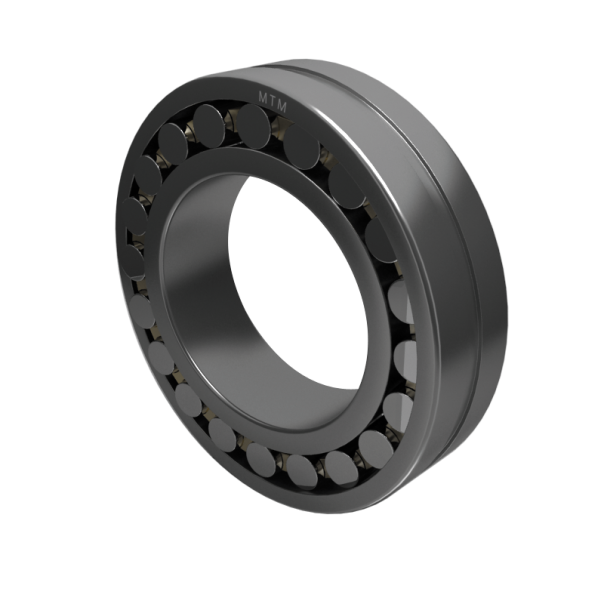

Łożysko baryłkowe 22309 CW33

Dostępność: Dostępny

Kod produktu: 22309-CW33-MTM

Kod EAN: 5907772103265

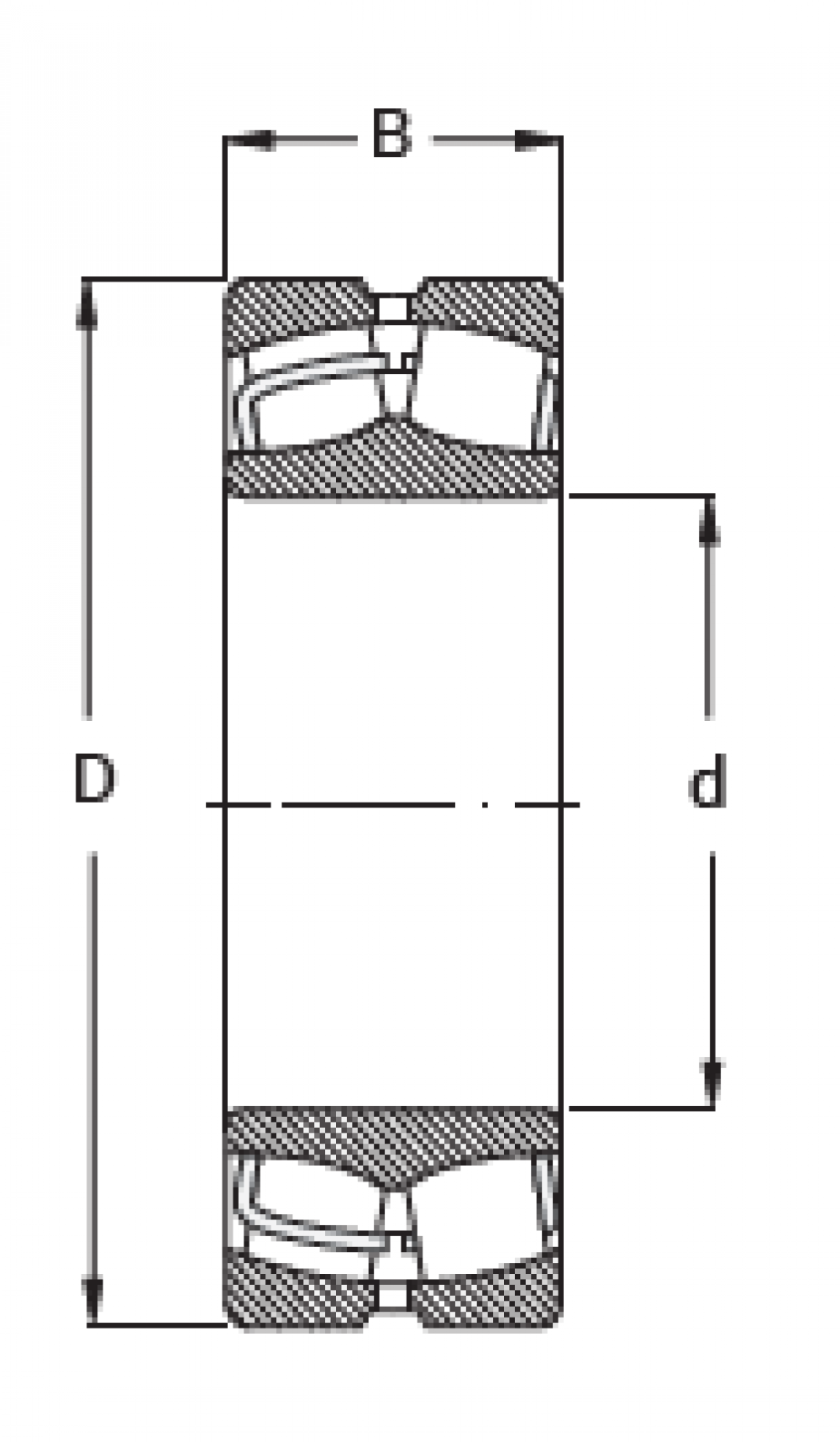

d [mm]	45
D [mm]	100
B [mm]	36
nośność dynam. [N]	138000
nośność stat. [N]	160000
Waga [kg]	1,35

Pobierz stronę w PDF

Opis produktu

Łożysko baryłkowe 22309 CW33 – wysoka nośność i niezawodna praca

Wytrzymała konstrukcja i stabilność
Łożysko baryłkowe 22309 CW33 to dwurzędowe łożysko baryłkowe, przystosowane do pracy z dużymi obciążeniami promieniowymi i osiowymi w obu kierunkach. Konstrukcja łożyska zapewnia stabilną, płynną i cichą pracę, nawet w trudnych warunkach przemysłowych.

Oznaczenie C – standardowy luz wewnętrzny
Litera C w oznaczeniu wskazuje na standardowy luz wewnętrzny, co pozwala na poprawną pracę łożyska w typowych zastosowaniach przemysłowych bez dodatkowej regulacji.

System smarowania W33
Oznaczenie W33 informuje, że łożysko posiada rowek i otwory smarujące w pierścieniu zewnętrznym, umożliwiające efektywne doprowadzanie smaru w trakcie pracy. Dzięki temu łożysko osiąga dłuższą żywotność i większą niezawodność.

Najważniejsze zalety łożyska 22309 CW33:

wysoka nośność promieniowa i osiowa,
kompensacja niewspółosiowości wału dzięki kulistemu profilowi bieżni,
stabilna i cicha praca w trudnych warunkach,
efektywne smarowanie systemem W33,
długa żywotność i odporność na przeciążenia.

Zastosowanie

maszynach przemysłowych i walcarkach,
przekładniach i napędach,
silnikach elektrycznych i generatorach,
turbinach, pompach oraz urządzeniach transportowych, gdzie wymagana jest wysoka niezawodność, trwałość i odporność na obciążenia dynamiczne.
