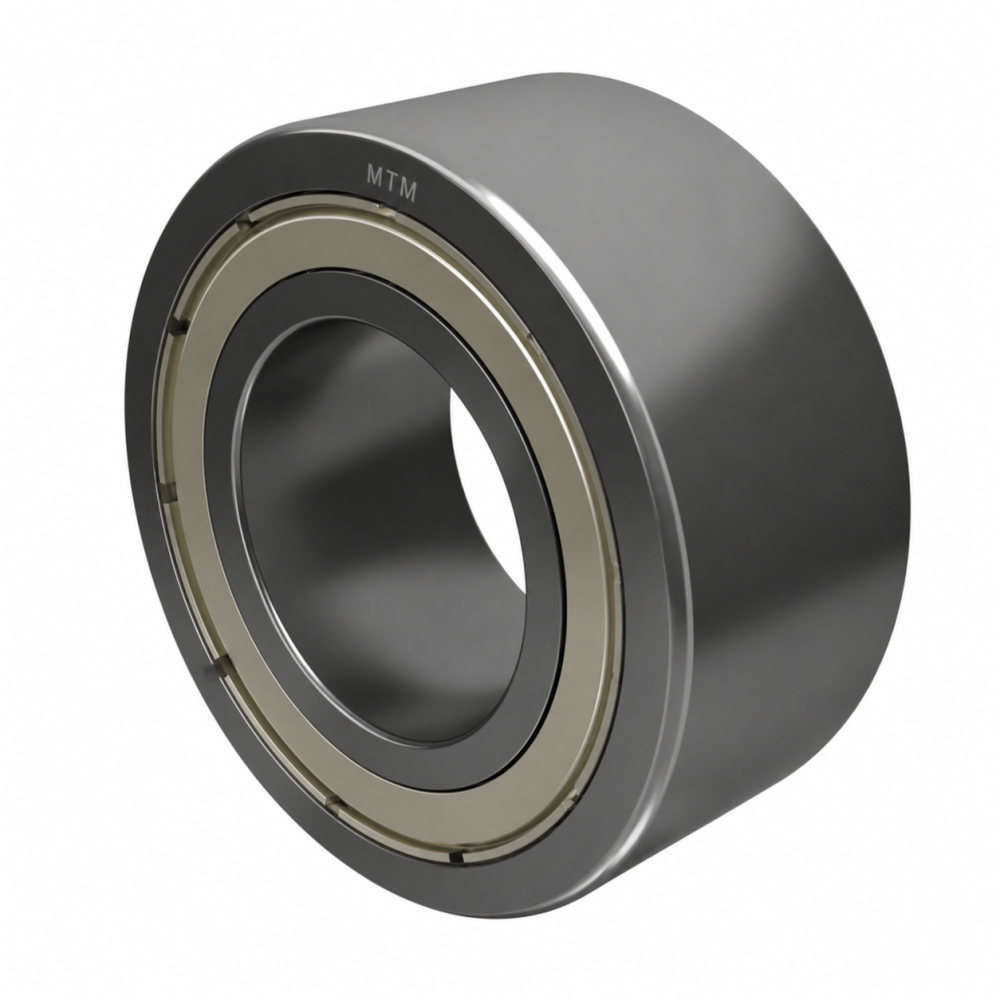

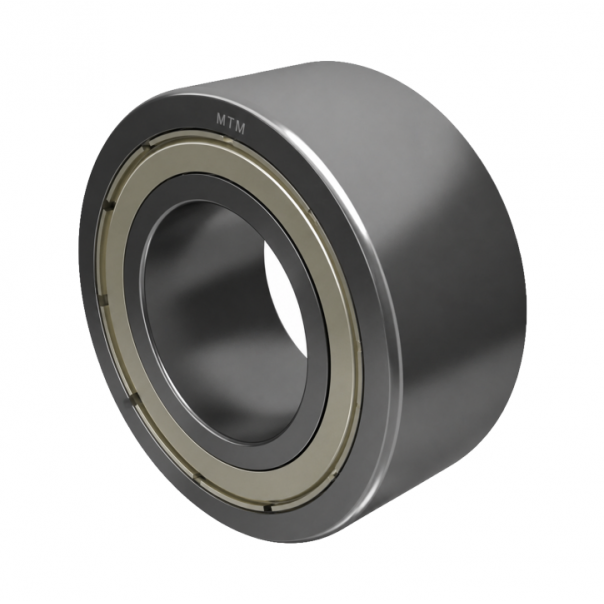

Łożysko Kulkowe Skośne Dwurzędowe 3306 ZZ TVP

Dostępność: Dostępny

Kod produktu: 3306-ZZ-TVP-MTM

Kod EAN: 5907772106952

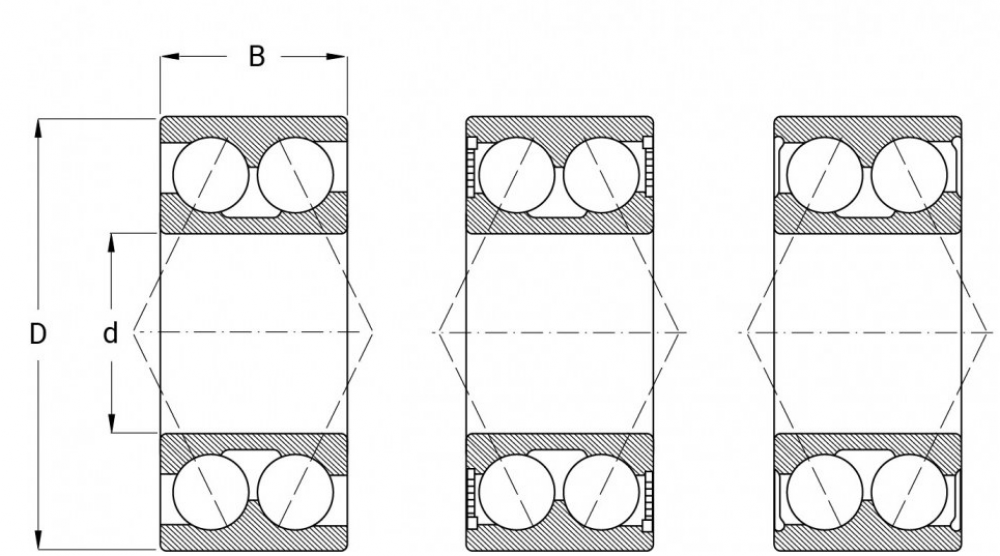

d [mm]	30
D [mm]	72
B [mm]	30,2
nośność dynam. [N]	41000
nośność stat. [N]	28500
Waga [kg]	0,530

Pobierz stronę w PDF

Opis produktu

Łożysko Kulkowe Skośne Dwurzędowe 3306 ZZ to solidne i precyzyjne rozwiązanie dla maszyn i urządzeń wymagających jednoczesnego przenoszenia obciążeń promieniowych i osiowych. Dwurzędowa konstrukcja pozwala na równomierne rozłożenie sił, co przekłada się na stabilną i bezawaryjną pracę w długim okresie eksploatacji.

Wersja ZZ wyposażona jest w metalowe osłony z obu stron, które skutecznie chronią wnętrze łożyska przed zanieczyszczeniami i pyłem, jednocześnie umożliwiając optymalny przepływ smaru wewnątrz. Dzięki temu łożysko zachowuje wysoką wydajność i trwałość nawet w wymagających warunkach przemysłowych.

Najważniejsze cechy:

Dwurzędowa konstrukcja dla równomiernego przenoszenia obciążeń
Metalowe osłony ZZ chroniące przed zabrudzeniami
Cicha i płynna praca w układach mechanicznych
Odporność na wstrząsy i obciążenia dynamiczne
Doskonałe zastosowanie w maszynach przemysłowych, transportowych i urządzeniach precyzyjnych
