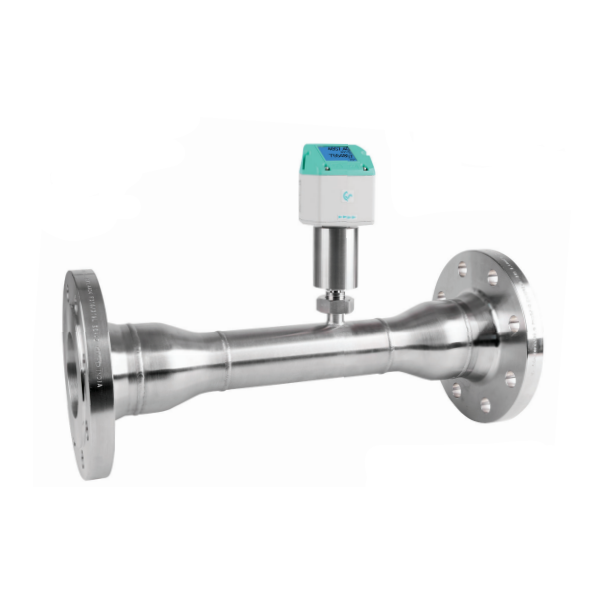

Wbudowany czujnik różnicy ciśnień VD 520

Dostępność: Na zamówienie

Kod produktu: 0690 0520

Najważniejsze zalety:

Gotowy do użycia kompaktowy przepływomierz ograniczający nakład pracy przy instalacji – zintegrowana kompensacja ciśnienia i temperatury
Pomiar: przepływu, całkowitego zużycia, temperatury oraz ciśnienia
Element czujnika różnicy ciśnień o wysokiej czułości zapewnia bardzo dokładny pomiar już od 2 m/s
Szeroki zakres pomiarowy z rozszerzeniem w dolnym zakresie dzięki zastosowaniu sekcji pomiarowych o zmniejszonej średnicy wewnętrznej
Krótsze odcinki prostych rurociągów dzięki zastosowaniu uśredniającej rurki Pitota
Solidna konstrukcja – brak ruchomych części
Głowicę czujnika można zdemontować w celu kalibracji

Pobierz stronę w PDF

Opis produktu

Dostępne warianty produktu:

Sekcja pomiarowa:

DN 15 (A1)
DN 20 (A2)
DN 25 (A3)
DN 25 redukcja do DN 15 – tylko wersja kołnierzowa (A23)
DN 32 (A4)
DN 32 redukcja do DN 20 – tylko wersja kołnierzowa (A24)
DN 40 (A5)
DN 40 redukcja do DN 25 – tylko wersja kołnierzowa (A25)
DN 50 (A6)
DN 50 redukcja do DN 32 – tylko wersja kołnierzowa (A26)
DN 65 – tylko wersja kołnierzowa (A7)
DN 65 redukcja do DN 40 – tylko wersja kołnierzowa (A27)
DN 80 – tylko wersja kołnierzowa (A8)
DN 80 redukcja do DN 50 – tylko wersja kołnierzowa (A28)
DN 100 redukcja do DN 65 – tylko wersja kołnierzowa (A29)

Zakres pomiarowy:

224 m/s – sprężone powietrze (B1)
600 m/s – sprężone powietrze (B2)
0,04 – 500 mbar różnicy ciśnień – gazy (B3)

Przyłącze procesowe:

Gwint zewnętrzny R (C1)
Gwint zewnętrzny NPT (C2)
Kołnierz DIN 1092-1 (C3)
Kołnierz ANSI 16.5 Class 150 lbs (C4)
Kołnierz ANSI 16.5 Class 300 lbs (C5)

Wyświetlacz:

zintegrowany wyświetlacz (D1)

Wyjścia sygnałowe / komunikacja:

1 × 4…20 mA wyjście analogowe (nieizolowane galwanicznie), wyjście impulsowe, RS485 (Modbus-RTU) (E1)
Ethernet (Modbus/TCP), 1 × 4…20 mA wyjście analogowe (nieizolowane), RS485 (Modbus) (E2)
Ethernet PoE (Power over Ethernet) (Modbus/TCP), 1 × 4…20 mA wyjście analogowe (nieizolowane), RS485 (Modbus-RTU) (E3)
M-Bus, 1 × 4…20 mA wyjście analogowe (nieizolowane), wyjście impulsowe, RS485 (Modbus-RTU) (E4)

Kalibracja:

brak kalibracji dla konkretnego gazu – konfiguracja typu gazu poprzez stałą gazową (F1)
kalibracja dla rzeczywistego gazu wybranego poniżej (F2)

Rodzaj gazu:

sprężone powietrze (G1)
azot (N₂) (G2)
argon (Ar) (G3)
dwutlenek węgla (CO₂) (G4)
tlen (O₂) (G5)
podtlenek azotu (N₂O) (G6)
gaz ziemny (NG) (G7)
hel (He) (G8)
propan (C₃H₈) (G9)
metan (CH₄) (G10)
biogaz (G11)
wodór (H₂) (G12)
inny gaz – należy podać typ gazu (na zapytanie) (G90)
mieszanina gazów – należy podać proporcje mieszanki (na zapytanie) (G91)

Warunki odniesienia:

20 °C, 1000 mbar (H1)
0 °C, 1013,25 mbar (H2)
15 °C, 981 mbar (H3)
15 °C, 1013,25 mbar (H4)

Maksymalne ciśnienie:

30 bar (K1)
2 bar (K3)
10 bar (K4)

Wykonanie powierzchni:

wersja standardowa (L1)
specjalne czyszczenie – bez oleju i smaru (np. do zastosowań tlenowych) (L2)
wersja bez silikonu, z dodatkowym czyszczeniem bez oleju i smaru (L3)

Akcesoria:

certyfikat kalibracji ISO (5 punktów kalibracyjnych) dla czujników VA – 3200 0001
certyfikat pochodzenia – Z695 5012
zaślepka sekcji pomiarowej z aluminium – 0190 0001
zaślepka sekcji pomiarowej ze stali nierdzewnej 1.4404 – 0190 0002
kabel połączeniowy do serii VA/FA, 5 m – 0553 0104
kabel połączeniowy do serii VA/FA, 10 m – 0553 0105
kabel Ethernet 5 m, wtyk M12 x-coded (8 pin) → RJ45 – 0553 2503
kabel Ethernet 10 m, wtyk M12 x-coded (8 pin) → RJ45 – 0553 2504
