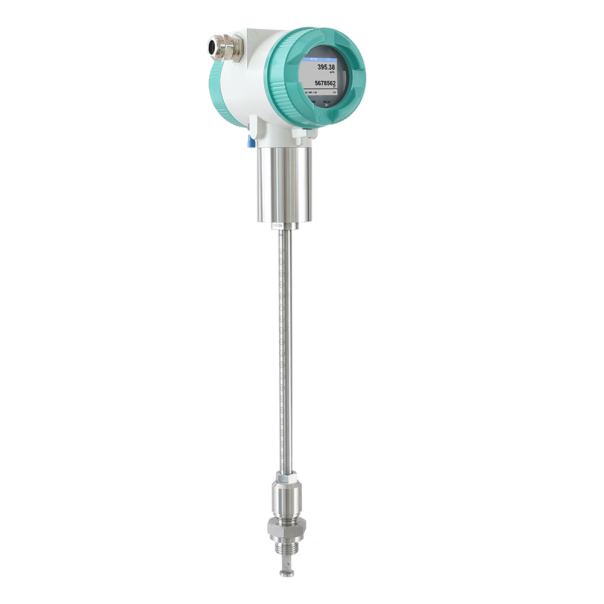

Czujnik przepływu Vortex do pary, gazów i cieczy VX 570

Dostępność: Na zamówienie

Kod produktu: 0698 0570

Ceny produktów widoczne dopiero po zalogowaniu. Jeżeli nie posiadasz konta, zarejestruj się.

Czujnik VX 570 to uniwersalny przepływomierz typu Vortex, przeznaczony do pomiaru przepływu pary, gazów i cieczy w instalacjach przemysłowych. Wykorzystuje zjawisko wiry Kármána (efekt Vortex), zapewniające wyjątkową dokładność i stabilność pomiaru bez potrzeby stosowania ruchomych elementów.

Konstrukcja przepływomierza VX 570 wykonana jest ze stali nierdzewnej, co gwarantuje wysoką odporność na korozję i temperaturę, a także możliwość pracy w wymagających warunkach procesowych. Urządzenie może być stosowane zarówno w systemach sprężonego powietrza i gazów technicznych, jak i w układach parowych oraz cieczowych, zapewniając wszechstronność i niezawodność działania.

Czujnik oferuje:

szeroki zakres pomiarowy
niskie straty ciśnienia
możliwość pracy przy wysokich ciśnieniach i temperaturach.

Dzięki cyfrowym wyjściom pomiarowym oraz opcji integracji z systemami sterowania, VX 570 idealnie sprawdza się w automatyzacji procesów przemysłowych, energetyce, przemyśle chemicznym i spożywczym.

To precyzyjne, trwałe i ekonomiczne rozwiązanie do pomiaru przepływu w nowoczesnych instalacjach przemysłowych.

Pobierz stronę w PDF

Opis produktu

Dostępne warianty produktu:

Model podstawowy:

przepływomierz masowy typu vortex z wbudowanym czujnikiem temperatury i ciśnienia (A1)
przepływomierz vortex bez wbudowanego czujnika temperatury i ciśnienia (A2)

Mierzone medium:

para (B1)
ciecze (B2)
gazy (B3)

Opcja wyświetlacza:

z wyświetlaczem (C1)

Sekcja pomiarowa:

1/2" (DN 15)
3/4" (DN 20) (D1)
1" (DN 25) (D2)
1 1/4" (DN 32) (D3)
1 1/2" (DN 40) (D4)
2" (DN 50) (D5)
2 1/2" (DN 65) (D6)
3" (DN 80) (D7)
4" (DN 100) (D8)
5" (DN 125) (D9)
6" (DN 150) (D10)
8" (DN 200) (D11)
10" (DN 250) (D12)
12" (DN 300) (D13)

Przyłącze procesowe (kołnierz pośredni do 16 bar(g) / 232 psi(g)):

kołnierz DIN PN 16
kołnierz DIN PN 25 (E1)
kołnierz DIN PN 40 (E2)
kołnierz DIN PN 63 (E3)
kołnierz ANSI Class 150 lbs (E4)
kołnierz ANSI Class 300 lbs (E5)
kołnierz ANSI Class 400 lbs (E6)

Opcje wyjść sygnałowych / komunikacji:

3 × wyjście analogowe 4–20 mA (bez separacji galwanicznej), RS485 (Modbus-RTU) (F1)
RS485 (Modbus-RTU) (F3)

Standard odniesienia:

20°C, 1000 mbar (G1)
0°C, 1013,25 mbar (G2)
15°C, 981 mbar (G3)
15°C, 1013,25 mbar (G4)

Stan powierzchni:

wersja standardowa (H1)
specjalne czyszczenie – powierzchnia wolna od oleju i smaru (np. do zastosowań z tlenem) (H2)

Maksymalna temperatura procesu:

do 150°C (I1)
do 250°C (I2)
do 350°C – dostępne tylko w połączeniu z opcją A2 (I3)

Opcje:

certyfikat kalibracji ISO w 5 punktach pomiarowych – nr katalogowy 3200 0001
