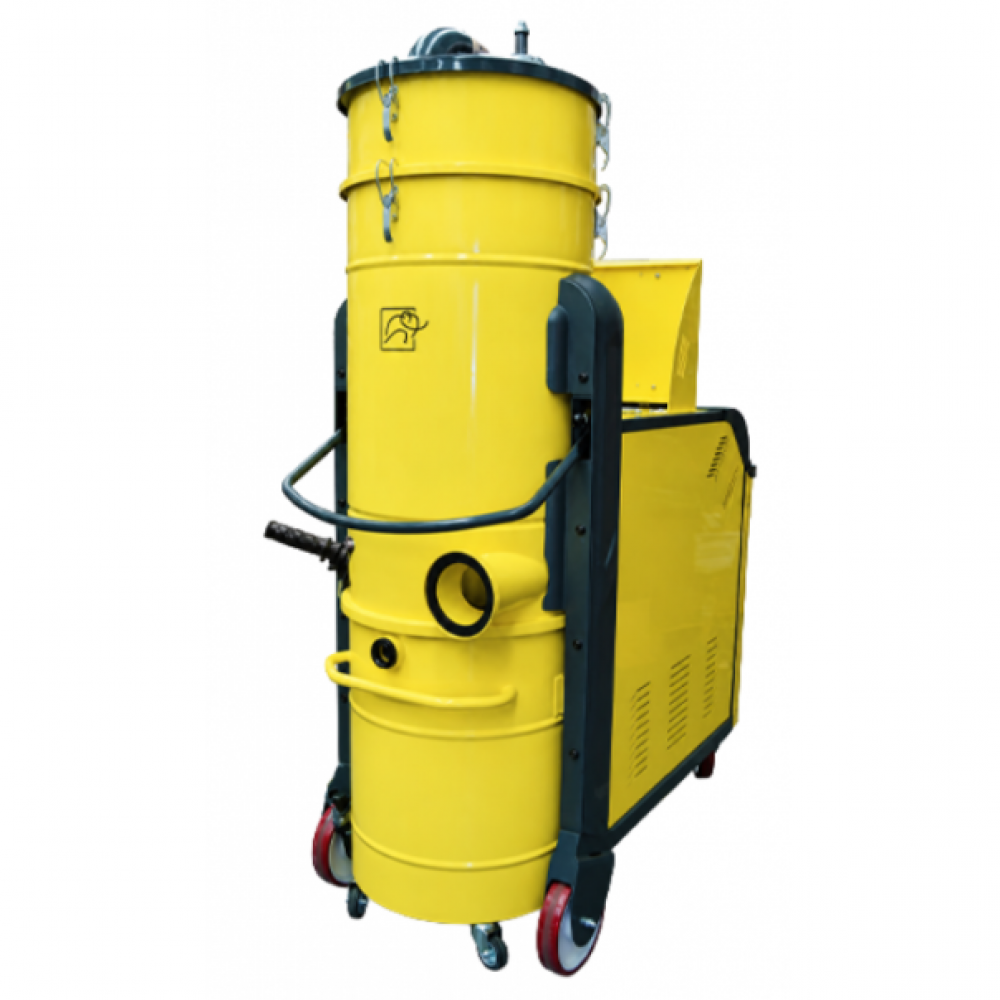

TS HD 150 SE - COMPRESSOR INCLUDED

Availability: On order

product code: TSHD150SE-001

Zasilanie [V]	400 - 50 3~
Moc [kW]	15
Ochrona elektryczna [IP]	65
Max. podciśnienie [mmH2O]	6000
Max. podciśnienie przy pracy ciągłej [mmH2O]	5300
Max. przepływ powietrza [m3/h]	720
Wlot ssący [mm]	120
Poj. zbiornika [l]	160
Poziom hałasu [dB(A)]	78
Filtr podstawowy	Star
Powierzchnia filtra [cm2-mm]	70.000 - 560
Klasa filtra	Poliester - ANT M
Obciążenie powietrza na filtrze [m3/m2xh]	104
System czyszczenia filtra	SELF CLEAN
Opcjonalny filtr HEPA [cm/H]	H14 / 90.000
Wymiary [cm]	170x74x200h
Waga [kg]	440

Download as PDF

Product description

Odkurzacz przemysłowy TS HD 150 SE

Jednostka ssąca

Podciśnienie generowane jest przez jednostkę ssącą typu dmuchawy boczno-kanałowej. Wentylator umieszczony jest bezpośrednio na wałku silnika – brak mechanizmu przeniesienia napędu oznacza całkowitą bezobsługowość, zdolność do pracy ciągłej 24 godziny na dobę, 7 dni w tygodniu, cichą pracę i wyjątkową wydajność. Urządzenie zabezpieczone jest termowyłącznikiem odcinającym zasilanie w przypadku przegrzania. Panel sterowania umieszczony jest w metalowej obudowie w tylnej części urządzenia i wyposażony jest w dwa niezależne przełączniki Wł/Wył (klasa ochrony IP65), awaryjny wyłącznik bezpieczeństwa i soft start. Pomiędzy silnikiem a głównym filtrem umieszczony jest filtr absolutny stanowiący dodatkowe zabezpieczenie silnika na wypadek gdyby pyły przedostały się przez filtr główny. Wskaźnik podciśnienia umożliwia kontrolę siły ssania i rozpoznanie ewentualnego zapchania filtra. Zawór ciśnieniowy chroni silnik przed przegrzaniem w sytuacji zapchania filtra lub pracy ciągłej z nadmiernym podciśnieniem.

Filtr

Umieszczony w stalowej komorze wysokowydajny poliestrowy filtr antystatyczny (1 mikron) posiada wszyte kieszenie powiększające powierzchnię filtracji do 70000 cm2. Urządzenie wyposażone jest w automatyczny mechanizm czyszczenia filtra, metodą otrząsu, uruchamiany przyciskiem. Znajdujący się w przedniej części obudowy aluminiowy wlot ssący o śr. 120 mm położony jest poniżej filtra, co pozwala na jednoczesne odsysanie pyłu i ciał stałych bez konieczności zmiany i wyjmowania filtra. Cyklon, wspawany wewnątrz komory filtra, kieruje większość pyłu bezpośrednio do zbiornika, co chroni filtr przed działaniem cieczy czy materiałów stałych. Filtr bezpieczeństwa chroni silnik przed zapyleniem,
w przypadku uszkodzenia filtra głównego.

Zbiornik

Zebrany materiał trafia do upuszczanego zbiornika na kołach (160 litrów pojemności), dzięki czemu utylizacja odpadów jest łatwa i bezpieczna, z możliwością umieszczenia go bezpośrednio w workach z tworzywa. Odkurzacz znajduje się na wytrzymałej ramie stalowej na dwu obrotowych kółkach, z których jedno zaopatrzone jest w hamulec. Wszystkie części metalowe pokryte są żywicą epoksydową.

Akcesoria

Uchwyty do podnoszenia za pomocą wózka widłowego lub dźwigu.
